Iniziamo ora la descrizione della sezione di prua dell’Upadino.

(Chiedo scusa per la lentezza con cui posto in questo periodo, ma la scrittura del “De Bello Navali” mi sta richiedendo molto tempo…)



__________



PRUA

La prua è divisa in due sezioni ed è completamente pieghevole.

Ora descrivo la realizzazione della sezione più grande, che va montata a contatto con il corpo principale, grazie al solito sistema di fissaggio tramite tondini e tubetti.

Ci sono quattro parti piane incernierate fra loro: le due fiancate e i due elementi trapezoidali in cui è diviso il ponte, in modo da ottenere una piegatura lungo l'asse di simmetria.

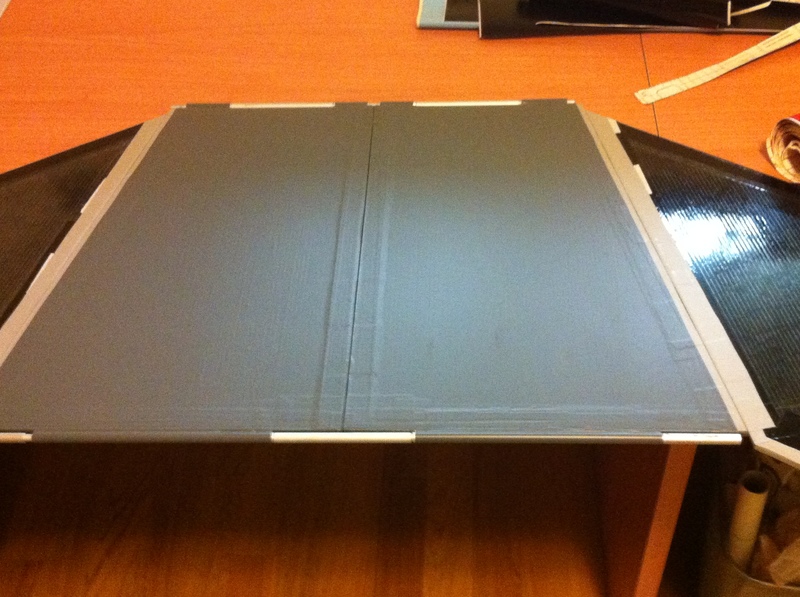

Qui vedete le parti di ponte già rivestite in grigio più scuro, collegate alle due fiancate ancora in polionda grezza.

http://s25.postimg.org/9dnvrubvz/12_01.jpg

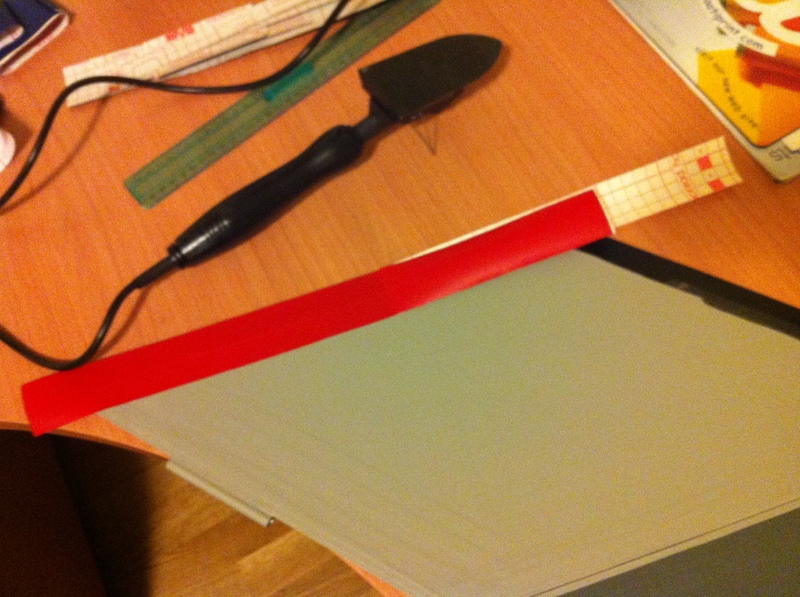

La piccola banda rossa dell'opera viva.

http://s25.postimg.org/jdis7qn5b/12_02.jpg




La sezione intermedia di prua finita.

http://s25.postimg.org/izhg8531r/12_03.jpg

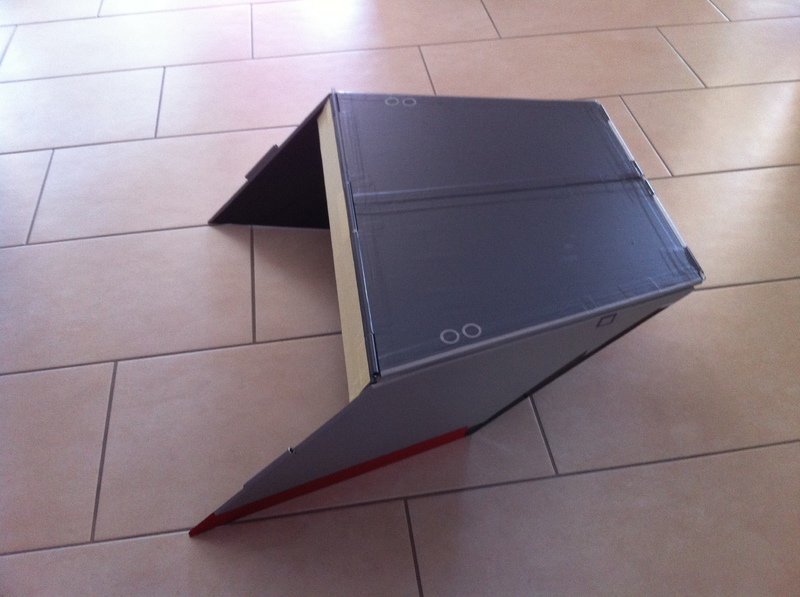

La parte collegata al resto della nave.

http://s25.postimg.org/nvl2zu373/12_04.jpg




Saluti e alla prossima,

Ocean’s One



__________

Edited by Ocean's One
Link to comment
Share on other sites

Grazie, Navy!

Allora, per non abusare affatto della vostra indulgenza, posto subito anche le ultime foto della realizzazione della prua.



Come primo passo, ho ritagliato i due parallelogrammi che costituiscono le fiancate della sezione terminale.

Visto che un calcolo geometrico era troppo laborioso, ho ricavato in opera la misura esatta degli angoli di queste parti.

http://s25.postimg.org/6hztbj9v3/13_01.jpg




Dopo aver ritagliato anche le due sezioni di ponte, ho unito il tutto con le solite striscette di biadesivo, rinforzate poi su entrambi i lati con ulteriore nastro adesivo.

Infine, ho unito la sezione di prua estrema a quella intermedia, in modo da realizzare una parte unica, ma pieghevole. Qui la vedete in posizione appiattita, piegata lungo la mezzeria del ponte.

http://s25.postimg.org/sq3soo3hr/13_03.jpg

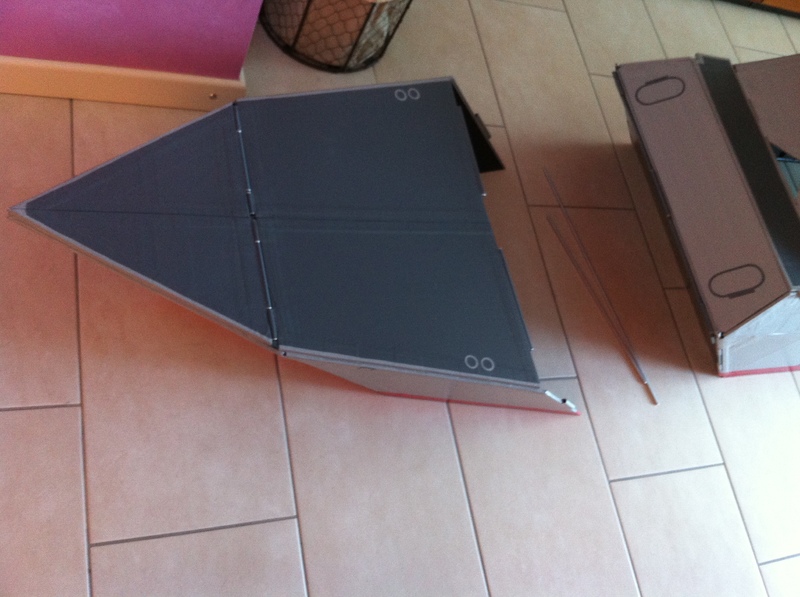

Ed ecco infine la prua aperta, irrigidita da una coppia di tondini in alluminio che corrono trasversalmente lungo le giunzioni del ponte.

http://s25.postimg.org/62ojiinxr/13_04.jpg




Ora manca l’unione della prua al corpo principale. La vedrete nelle foto d’insieme del mio prossimo post.

Edited by Ocean's One
Link to comment
Share on other sites

Grazie, ragazzi!



Certo, pensare di far felici un “mare” di bambini mi stuzzicherebbe molto.

Probabilmente la strada da percorrere non è delle più semplici. Chissà…



A questo punto, come dice giustamente Navy, manca l’armamento. Necessariamente, lo farò a settembre, tornato dalle ferie.

Però nel frattempo potrei condividere con voi le diverse alternative di armamento che sto studiando.

(mi potrete dare il vostro parere, anche se è doveroso che la decisione finale spetti al nipotino).

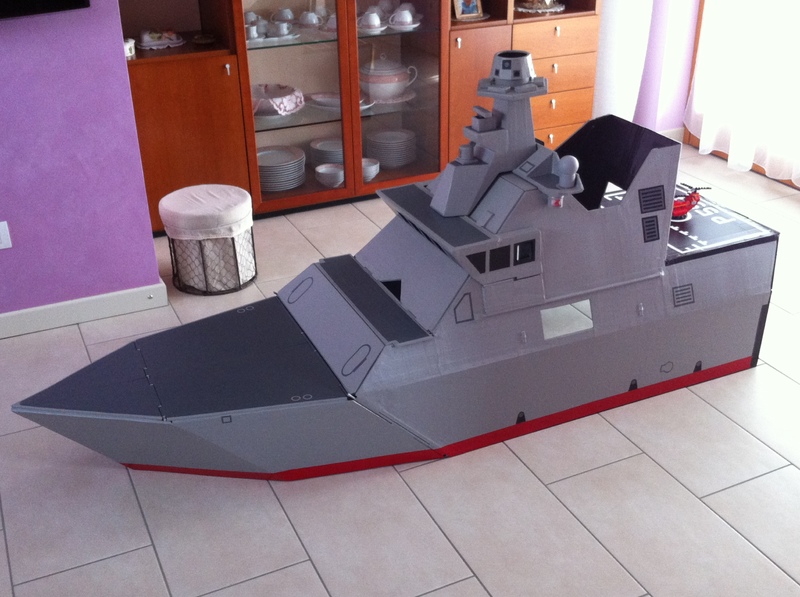

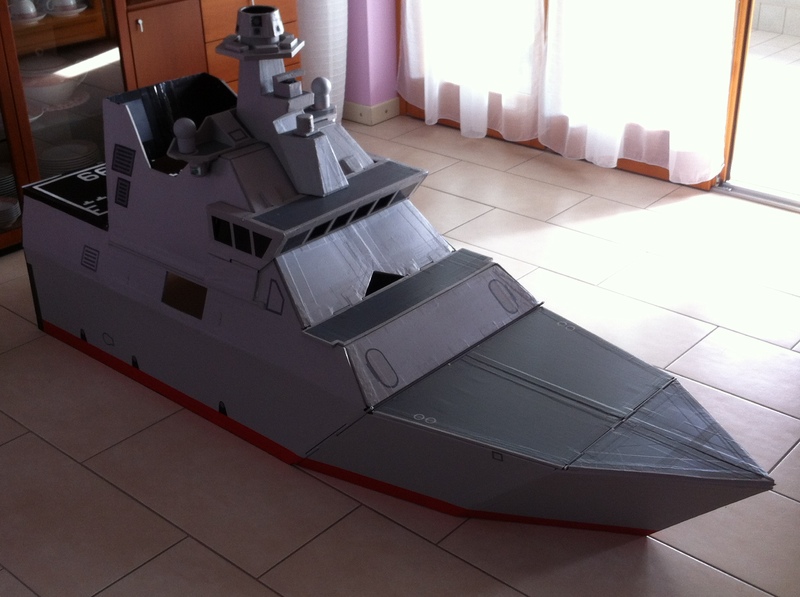

Per intanto, eccovi alcune foto d’insieme della nave nel suo stato attuale.

http://s25.postimg.org/g73hkkylr/IMG_0240.jpg


http://s25.postimg.org/b83zoqlyn/IMG_0239.jpg




Come vedete, oltre all’armamento manca ancora il distintivo ottico sulle fiancate.

Inoltre vorrei dettagliare il ponte a prua. Però è un po’ difficile, visto che in una nave stealth non ci sono certo le catene a vista e tutti i dettagli dovrebbero essere nascosti. Per ora ho disegnato solo quattro bitte a scomparsa, ma mi piacerebbe trovare qualche dettaglio più significativo.





Ecco invece la piccola plancia.

All’interno si vedono gli occhietti furbi di mio nipote. Mi dispiace non potervi mostrare più di così, ma vi assicuro che il suo sorriso arriva fino alle orecchiette!

http://s25.postimg.org/71v4qpv73/IMG_0243.jpg




Vista di tre quarti posteriore, con manine del bambino Edo che lavorano sui comandi di radar e luci.

(E’ ancora mancante la chiusura parziale della poppa. Devo definire bene le misure, per garantire un’entrata agevole di mio nipote e anche, volendo, di un RHIB per i playmobil delle Forze Speciali. )

http://s25.postimg.org/kwtf96pm7/IMG_0242.jpg


Saluti,

Ocean’s One

Edited by Ocean's One
Link to comment
Share on other sites

Veramente un'ottimo lavoro.. :smiley19: :smiley19:

Ora, non resta che armarla..

:blink::laugh: :laugh:



Hai ragione, Navy.

Per il momento è impossibile, causa ferie, però posso condividere con voi le quattro soluzioni di armamento che ho ipotizzato.





UPADINO "AA"

Dispone di 16 moduli lunghi per Aster 30 ed è ottimizzato per la difesa antiaerea






UPADINO "FULL COMBAT"

Con armamento polivalente: antiaereo, antinave, ASW.






UPADINO "G"

Non ha missili nè siluri, ma imbarca il127 e i due 76/62. Dispone anche di 3 RHIB






UPADINO "LIGHT"

Classica configurazione da pattugliatore.


Link to comment
Share on other sites



Ecco invece la piccola plancia.

All’interno si vedono gli occhietti furbi di mio nipote. Mi dispiace non potervi mostrare più di così, ma vi assicuro che il suo sorriso arriva fino alle orecchiette!







Beh! Sono proprio le orecchie che fermano il sorriso,,



A me piace la versione Full Combat.. E' la versione giusta per un 'uomo emh.. un marinaretto che non deve chiedere mai! :rolleyes::laugh: :laugh:

Hai pensato di fare un alloggiamento in Plancia Comando "portacoppette di gelato? Ti assicuro che sul Bbbeggamini sono presenti..

Giurin giurello, parola di marinaio.. :whistle::rolleyes::laugh:

Link to comment
Share on other sites

Il portacoppette è un'idea grandiosa! Adesso la propongo a mio nipote...



Grazie anche per il tuo parere sulla versione da fare.

Ti dirò, anch'io preferisco questo allestimento, quindi saremmo già 2 a 0 per la versione "Full Combat".

(Però magari qualche altro Comandante in lettura vuole esprimere un voto diverso...)

Link to comment
Share on other sites

  • 3 weeks later...

Dopo un certo tempo, riprendo i lavori sull'Upadino.

(Come forse saprete, ho passato questo periodo a scrivere in latino di alcune vicende navali… :biggrin: )





Innanzitutto vi dico che la configurazione "Full Combat" ha vinto alla grande, visto che anche i miei due nipoti hanno votato per questa soluzione.

A breve vorrei lanciarmi nell'impegnativo compito di riprodurre il 76/62 e i lanciatori Otomat (sperando di trovare foto interessanti di questi ultimi)

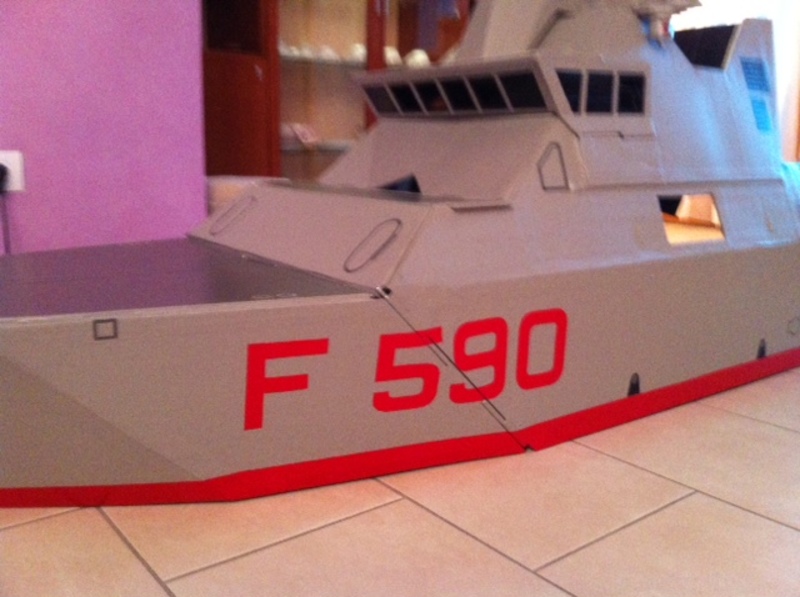

Per intanto vi mostro il distintivo ottico finale, dopo che ho seguito il consiglio di Navy ed ho optato per il classico "F590" della Bbbeggamini vera e propria.

http://s25.postimg.org/z214fxuzz/15_01.jpg


http://s25.postimg.org/eqtv7ds1b/15_02.jpg

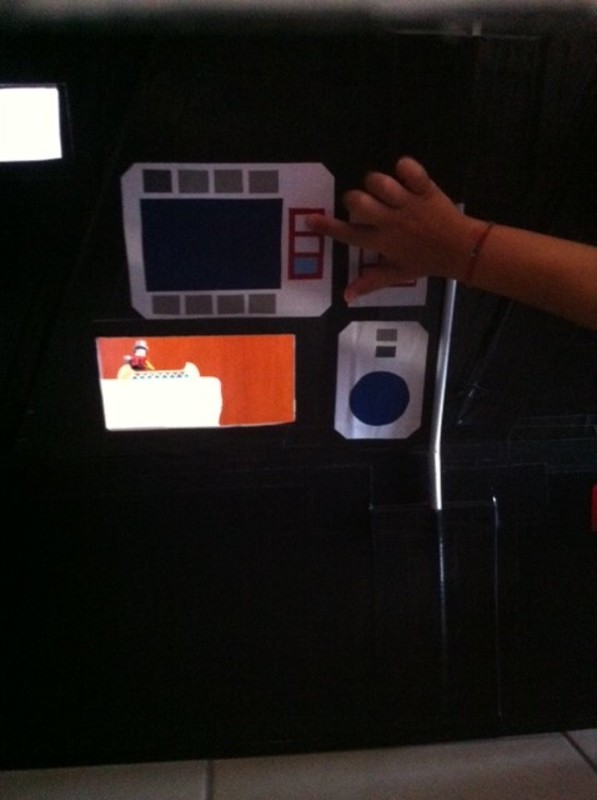

Giocando con gli adesivi ho anche realizzato alcune consolles interne, come potete vedere in foto

http://s25.postimg.org/g75dpiuy7/15_03.jpg

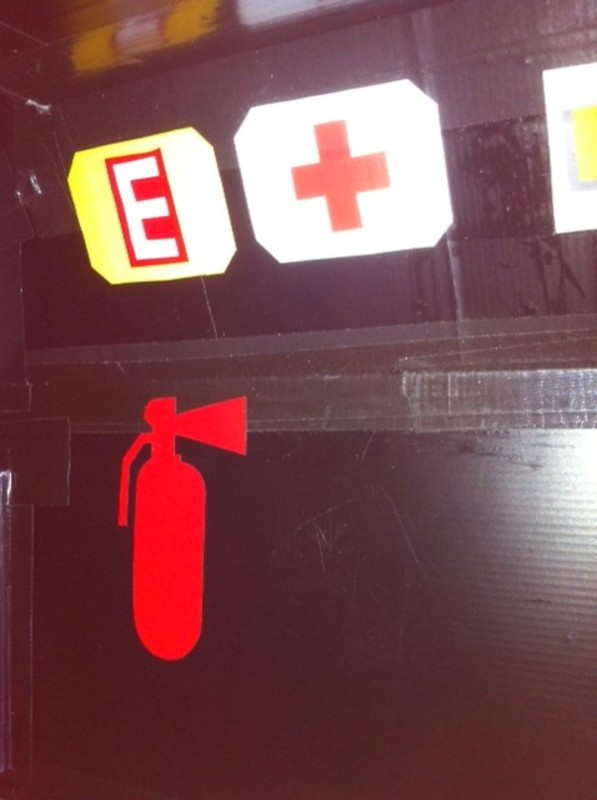

ed anche la posizione di estintore e cassettina di pronto soccorso, non si sa mai che qualche playmobil dell'equipaggio si faccia male…

http://s25.postimg.org/tpca1t73j/15_04.jpg




Infine, caro Navy, ho informato mio nipote sulla possibilità, da te ventilata, di posizionare in plancia l'alloggiamento portacoppette di gelato (come sulle Bergamini vere :wink: ).

Sai qual è stata la risposta del bambino Edo, nella sua disarmante semplicità?

"Stracciatella."

Occorreva aggiungere altro? :biggrin:

Edited by Ocean's One
Link to comment
Share on other sites

Il nipotino ha le idee chiarissime!

Pensate che domenica scorsa voleva addirittura fare un pisolino dentro alla nave…



Sicuramente sta crescendo, sia come testolina che come misure esterne.

Queste ultime però non mi preoccupano ancora. In questi mesi ha guadagnato un paio di centimetri, segno che per arrivare al limite dei 115 cm passerà più di un anno, anzi quasi due… (ormai mi sto facendo una cultura sulle tabelle di crescita infantili!)

Quindi, la plancia andrebbe eventualmente allargata solo per farci stare il "portagelato" (= tavolino della merenda?), non per le misure fisiche del bambino. Non mi preoccupa.



Invece, ho rifatto qualche valutazione, che vedete nel disegno qui sotto, e ho capito che è possibile apportare un miglioramento a favore dell'abitabilità.

Infatti, la paratia inclinata indicata dalla linea rossa delimita lo spazio abitabile verso prua; ora vorrei aprirla e lasciarne solo una cornice ad U rovesciata, comunque rigida a sufficienza.

In questo modo le gambette di Edo guadagnerebbero spazio in avanti e il nipotino potrebbe stare seduto più comodo e più vicino ai finestrini della plancia (come da sagoma gialla). Addirittura, se volesse, potrebbe imbarcare anche l' "ufficiale" addetto alle operazioni di volo (sagoma grigia), opportunamente scelto fra i suoi compagnucci di asilo.



http://s25.postimg.org/bgjqw3n73/00_01_revis.jpg




Con la crescita, l'assenza della paratia anteriore gli consentirà di stendere le gambe anche quando la sua altezza sarà di 1,15 m, che è il limite di progetto (bambino verde della figura inferiore).

Dopodiché, vedremo: magari l'Upadino verrà ceduto a qualche altro "utente" più giovane, chissà…

Edited by Ocean's One
Link to comment
Share on other sites

Che spettacolo. :smiley19: :smiley19:

Per quanto riguarda il Portagelato da Battaglia, valuta se sia il caso come nella realtà dei quadrati di bordo di realizzare un buco che contiene "l'oggetto" in modo che in caso di mare agitato non faccia "navigare" l'arma su tutto il tavolino (o quello che sarà).



Per il nipotino: chiedi se mi fa fare un giro? :rolleyes::laugh: :laugh:

Link to comment
Share on other sites

  • 2 months later...

Carissimi Comandanti,



ecco un breve aggiornamento su questo lavoro.

Non molto, in verità, perché come ho detto dedico quasi tutto il tempo alla scrittura del "De Bello Navali".

Il bambino Edo ormai gioca tranquillamente con la sua nave, supplendo con la fantasia a quello che ancora manca.

(gli interni sono stati un po' "arredati", anche se manca ancora il portagelato da battaglia suggerito da Navy...)

Invece, ci sono stati alcuni sviluppi sull'armamento dell'Upadino, con l'installazione delle due armi da difesa ravvicinata, sempre realizzate con strati sovrapposti di polionda ricoperti di carta autoadesiva.



ARMI DA 25 mm

Rispetto al disegno iniziale, ho deciso di spostare le due armi ai lati della piccola tuga prodiera. Anche se ciò non è molto verosimile, perché lascerebbe una zona cieca nel campo di tiro a poppa, al mio nipotino non interessa molto. Al contrario, in questo modo è possibile comandare la rotazione delle armi dall'interno, con rotelle di manovra e alberini passanti.

Ecco le fasi del lavoro:



Realizzazione delle armi e degli affustI. (non sono una vera riproduzione in scala, ma solo una libera interpretazione. Per giunta forse sono anche un po' grandi, magari sarebbero dei 30-40mm e non dei 25mm):

http://s25.postimg.org/i2uz2f1yn/16_01.jpg




http://s25.postimg.org/u8k6ctgof/16_02.jpg

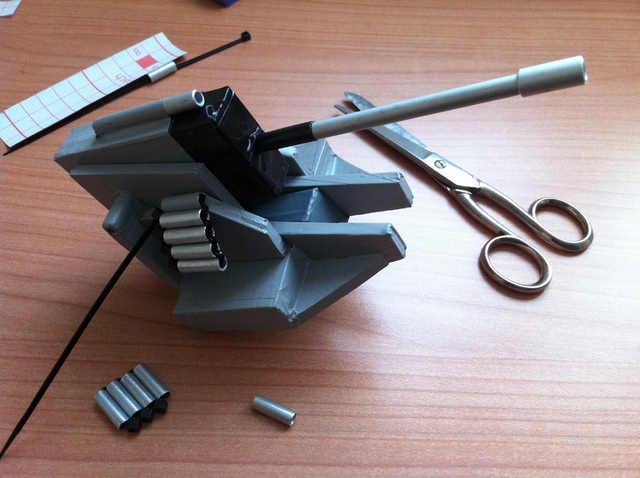

Completamento con nastro munizioni ottenuto da spezzoni di tondino in alluminio giuntati con fascette da elettricista:

http://s25.postimg.org/y2dmlyy0f/16_03.jpg

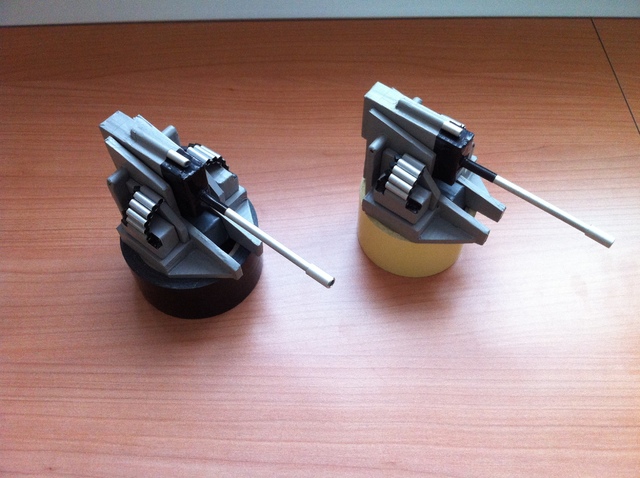

http://s25.postimg.org/53t5zeh7z/16_04.jpg




Armi installate sulla nave:

http://s25.postimg.org/t5020uw1b/16_05.jpg




Saluti

Ocean's

Edited by Ocean's One
Link to comment
Share on other sites

  • 3 years later...

Ciao Ocean's,

non so che lavoro fai, ma il professore ti viene benissimo!

Tutte le cose tue che leggo sono didatticissime e ogni frase letta ti fa venire voglia di passare alla suvvessiva. ;-)



Un giorno credo proprio che costruirò il modello per il mio bimbo.



Non vorrei andare fuori tema. Solo un'idea che mi è venuta ora su due piedi...

A me l'idea del veicolo a pedali piace tantissimo, in particolare sono amante dei giocattoli retrò di latta, stile Amerciano primi novecento.

Visto che quasi tutti voi siete costruttori di modelli con legno o schiuma e in fine vetroresina, si è mai pensato di costruire mezzi per bambini ma di vetroresina con semplice telaio tubolare all'interno?

Forse saranno economicamente un pò più costosi, però pensate bella una miniriproduzione a pedali della Jaguar e-type (la adoro). Oppure in ambito scifi un missilotto a pedali che potrebbe anche diventare un siluro navale?



Credo che sarebbe molto figo esplorare qualche schema magari un pò cicciotto e caricaturale ma affusolato come gli oggetti di design degli anni 50. E-type, Mercedes Pagoda, la auto Cubane che però adesso non so i modelli...

Link to comment
Share on other sites

Comandanti,

dopo molto tempo mi sono deciso a riprendere questo thread e il motivo è presto detto: nel giro di 1-2 annetti ci sarà un nuovo membro dell’equipaggio!



Dopo che i miei nipoti sono andati ampiamente “fuori sagoma”, questa unità per bambini è rimasta inutilizzata per diversi anni, ma ora le cose possono cambiare.

Infatti, penso che quest’artifizio ludico possa interessare alla giovane nipote di un noto Direttore: sebbene la “ragazza” non sia nata ieri, ma già cinque giorni fa :biggrin: , potrebbe magari imbarcarsi fra un paio di annetti, appena acquisita una sufficiente mobilità ed un’altrettanto sufficiente cultura marinaresca. Per la seconda, confido nell’azione dell’orgoglioso capostipite. :wink:



Ed è proprio a quest’ultimo, ancora ignaro della mia iniziativa, che prospetto questa mia ardita idea.

Marco, posso procedere con il carenaggio e i lavori di mezza vita sulla presente unità, in previsione di un futuro utilizzo con la giovane Comandante?



Naturalmente, dovrò avere l’ok anche dai genitori Sara ed Enrico, ma non penso mi chiedano di rivestire la nave in bianco e rosa per farne uno yacht per le Barbie! O sbaglio? :biggrin:





________



Ora vi ripropongo le foto di diversi anni fa, con al timone il mio nipotino Edo, allora di taglia 90-95 cm.

Poi, chi vuole potrà anche rileggersi il presente thread per maggiori dettagli.

Ciao!





















Edited by Ocean's One
Link to comment
Share on other sites



Il 18/2/2024 Alle 09:27, Totiano ha scritto:

Si Fabio, davvero fortunata!

@Ocean's Onei genitori sembrano interessati, anche se il poco spazio in casa obbligherà l'eventuale ormeggio in casa dei nonni....

A questo punto ci vuole il Toti-simulacro per il nonno cosi fanno un po' di simulazione ASW  🤣

Edited by Iscandar
Link to comment
Share on other sites

E mentre i nostri amici pensano all'esercitazione più realistica possibile (facciamo un Toti gonfiabile da piscina? :laugh: ), io devo rispondere alle perplessità del Dir sugli ingombri:



1) Comunque l'unità potrà spostarsi dalla vostra zona operativa ai miei cantieri tutte le volte che volete. Anche perché, magari, serviranno riparazioni: cosa farà la piccoletta, fra un po' di mesi?



2) Ad ogni modo, la nave è smontabile e riponibile. Appiattita, ci può stare in un ripiano di uno scaffale e dovrebbe essere più gestibile.

Lo vedete nel precedente post del 24/05/2014 e anche nell'immagine qui sotto:






Edited by Ocean's One
Link to comment
