Un Wtc Per Il Kilo In 1:144 Della Trumpeter

[bilanciozero]

affascinato dai wtc in plexiglass che si vedono su internet e non ultimo da quello di Andreavcc per il suo fantastico u-boot in 1/72 ho deciso di provarci anche io a farmene uno. Mi sono accattato un bel kit della trumpeter del kilo in scala 1:144 (quello rczzato dal grande Dasboot per intenderci) e mi sono messo all'opera per il mio primo lavoro al tornio (comprato su ebay giusto qualche giorno fa).

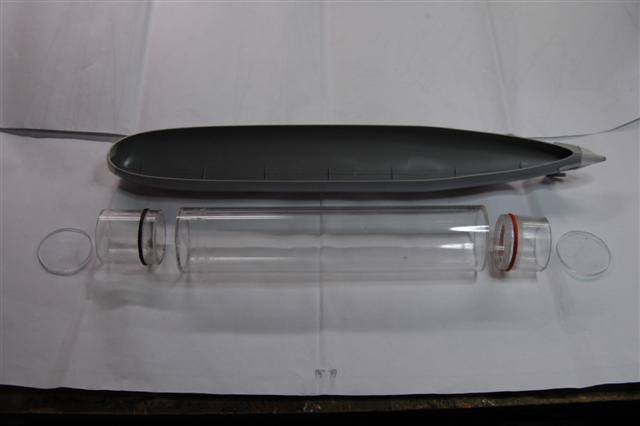

tubo, tappo anteriore, tappo posteriore, entrambi con la loro bella scanalatura per l'oring. Due bei coperchi da incollare in fondo ai due tappi. Una visita dal negozio specializzato in gomma che non avendo gli oring a misura mi ha dato il tondino di gomma da tagliare ed incollare per farseli ed ecco il primo risultato dopo qualche ora di lavoro.

che ne dite?

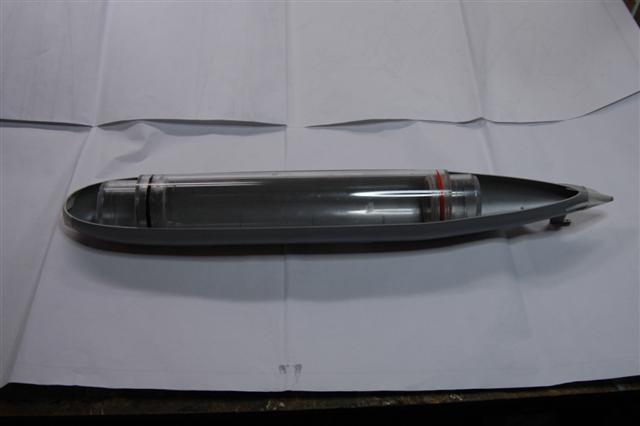

ed eccolo all'interno dei due semiscafi, uniti per le prove con nastro di carta da carrozziere





ogni suggerimento è benvenuto

[dasboot]

Dai che vai alla grande!!! :s20: :s20:

fatti sentire

DB

[andreavcc]

:s20: gajardo!! che diametro ha la parte poppiera del wtc? tienici aggiornati sui lavori :s02:

[bilanciozero]

dunque: il diametro interno è di 41 mm.



ecco le foto dello stato di avanzamento dei lavori: ho inserito i servi, la ricevente e d il regolatore all'interno della parte poppiera, installando i soffietti per le aste di controllo dei timoni.

Ho utilizzato i soffietti della engel ed i relativi supporti tubolari. Molto validi.

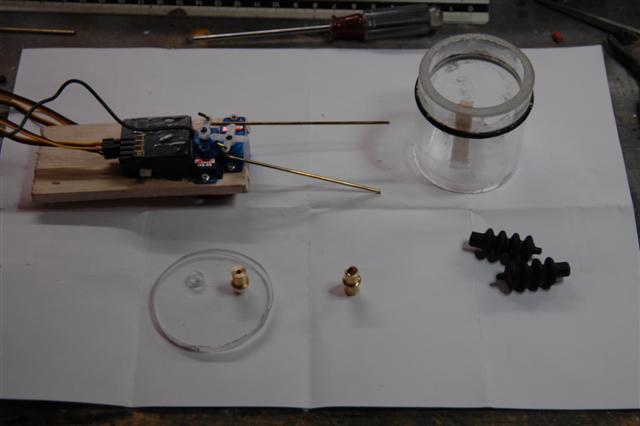

I componenti prima dell'assemblaggio

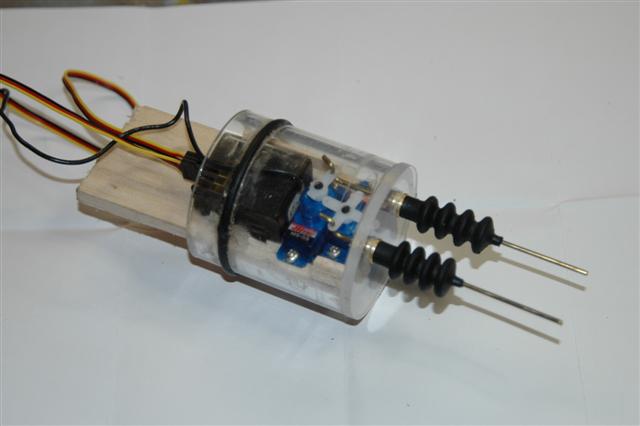

ed il pezzo assemblato. In totale le misure sono: 49 mm di diametro x 70mm di lunghezza. (ancora devo tagliare la parte in eccesso della base di legno.

prossimamente farò il foro per il collegamento del motore che ho deciso di alloggiare ancora più a poppa in una sezione impermeabile a parte.

[andreavcc]

:s20: bel lavoretto..... come dice il maestro: poca spesa, tanta resa! :s20:

che motore userai?

[bilanciozero]

comandanti..

ho in rifacimento il terminale poppiero del wtc perchè ho deciso per un supporto in plexiglass anzichè di legno e poi ho (sfiga) la ricevente che non va un canale quindi devo sostiutirla con un altra dalle dimensioni diverse (cazzarola).

per il motore penso opterò per uno speed 180 o per un mabuchi dalle medesime caratteristiche.



sto pensando a come fare l'immersione statica. rcabs, pistone tipo engel, pompa peristaltica, a ingranaggi? si accettano suggerimenti.



saluti

[andreavcc]

uhm... forse per il pistone è uno scafo piccolino.... con le pompe varie avresti il problema della sovrapressione all'interno del wtc con la vescica piena.........

io, da bravo maniaco ossessivo quale sono suggerirei rcabs poi ovviamente a te la scelta :s10:

[bilanciozero]

rcabs rulez.. sono d'accordo. Solo che non riesco a trovare la pompa.. e per uno sfigmomanometro da cui smontarla mi chiedono 144 euro.

[andreavcc]

144 euro ????? :s07: assassini!!

io queli da braccio li trovo a una cinquantina (e forse anche meno) al mercatone zeta.

quelli da polso, per dimensioni ridotte a trenta euro peccato però che quest'ultimi siano da alimentare con soli 3 volt....... prova anche a vedere nei settori farmaceutici dei supermercati, li hanno anche loro ma chiedono qualcosa in più. facci sapere :s02:

[bilanciozero]

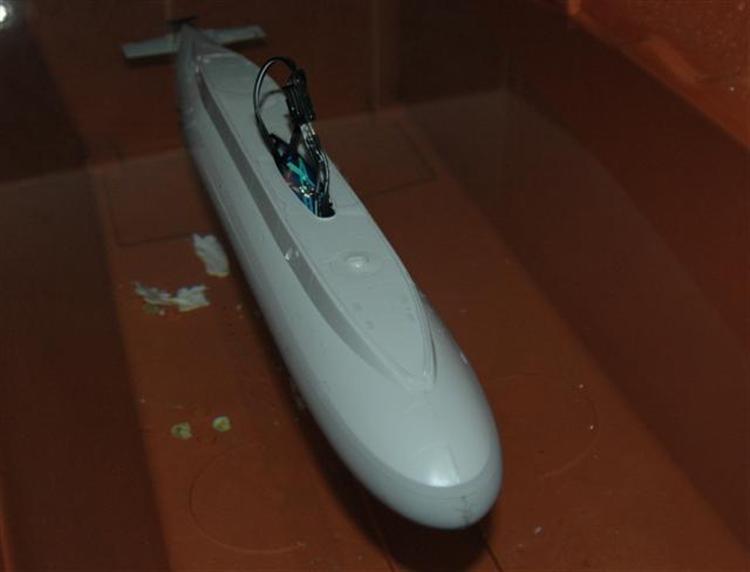

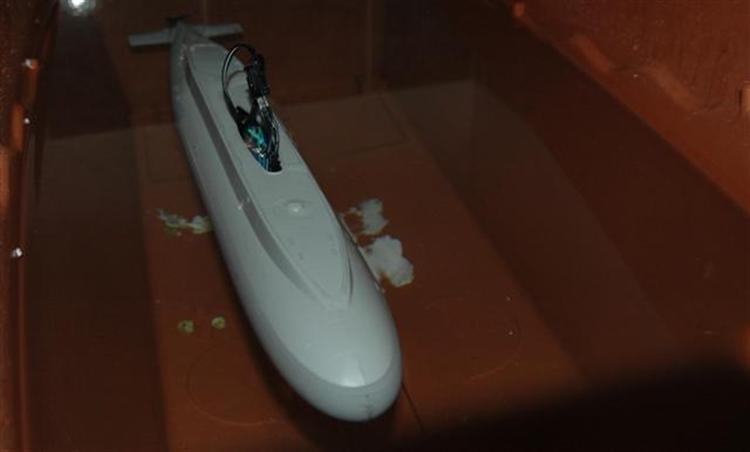

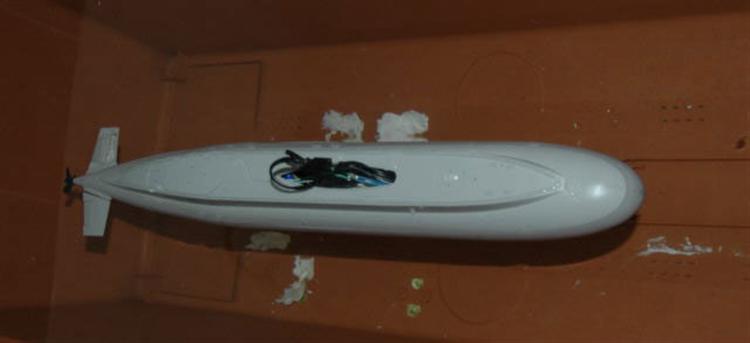

i lavori procedono.. ecco foto del varo di bilanciamento. manca la torretta che andrà dove ora si vedono uscire i fili che andranno collegati allo switch on/off che sarà appunto collocato all'interno della torretta.

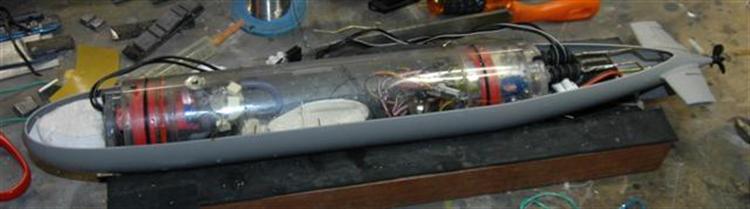

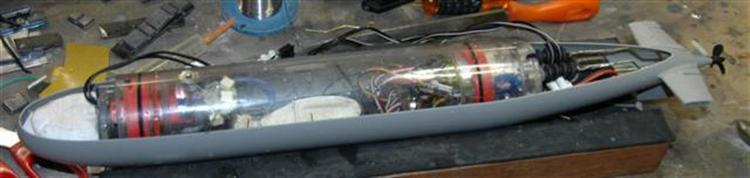

ed ecco un paio di foto del wtc





[vespucci]

Ragazzi dopo aver visto sta roba non mi posso trattenere :s20: :s20: :s20: :s20:



Perchè non fate un Thread completo per Dummy (come me) che non sanno niente di RC di sommergibili e vogliono cominciare?

Per completo intendo:

1. I materili

2. Le colle

3. Gli isolanti

4. Le batterie

5. I radioriceventi (si chiamano così?)




Dopo un passo passo di come costruire il modello con spiegazioni.

Io ad esempio ho in armadio pronto da cominciare in estate un bel VII C, ma non ho mai provato per paura di combinare un pasticcio. L'unica cosa RC che sto facendo e la Bismarck, ma essendo un'opera in fascicoli non fa testo (e poi sono ancora agli inizi). Quindi mi chiedevo:

I nostri bravissimi maestri di RC offrirebbero alla comunità un tale tutorial?? :s03: :s03:

Grazie.

Ciao a tutti



Vespucci.

Edited February 27, 2008 by vespucci

[Anteo]

e mi sono messo all'opera per il mio primo lavoro al tornio (comprato su ebay giusto qualche giorno fa).





Ciao Bilanciozero,



sono curioso,..... e mi piacciono i torni. (ne ho due)



Che tipo e' quello che hai acquistato ??



Saluti anteo.

[bilanciozero]

Che tipo e' quello che hai acquistato ??



ciao Anteo, premetto che sono un totale neofita nell'uso del tornio e gli studi classici non mi hanno di certo aiutato, ho comprato un tornio cinese di quelli da 500 euri, per metallo.

questo quì



Se sia valido o no, non so... però per quello che volevo fare, sembra funzionare bene :s10:



saluti

bilanciozero

Edited February 27, 2008 by bilanciozero

[bilanciozero]

Perchè non fate un Thread completo per Dummy (come me) che non sanno niente di RC di sommergibili e vogliono cominciare?



é una buona idea, solo che ci vuole un autorità in merito, lo potrebbe fare il mastroMaestro Das Boot. Lui ha una grande esperienza, un gran numero di modelli costruiti e non ne ha mai perso uno (che non è poco).



Su internet trovi dei kit per la trasformazione del tuo VII C, io ho appena ricevuto quello di David Welch, ordinato mesi fa, se ti interessa ti posto le foto. Quando lo ordinai non avevo ancora il tornio altrimenti me lo sarei fatto da solo.



saluti

Bilanciozero

[vespucci]

é una buona idea, solo che ci vuole un autorità in merito, lo potrebbe fare il mastroMaestro Das Boot. Lui ha una grande esperienza, un gran numero di modelli costruiti e non ne ha mai perso uno (che non è poco).



Su internet trovi dei kit per la trasformazione del tuo VII C, io ho appena ricevuto quello di David Welch, ordinato mesi fa, se ti interessa ti posto le foto. Quando lo ordinai non avevo ancora il tornio altrimenti me lo sarei fatto da solo.



saluti

Bilanciozero



Certo che mi interessa :s03: :s03:

mi potresti postare il link di dove si può acquistare??

Quanto è costato?



Ciao e grazie.

[Anteo]

ciao Anteo, premetto che sono un totale neofita nell'uso del tornio e gli studi classici non mi hanno di certo aiutato, ho comprato un tornio cinese di quelli da 500 euri, per metallo.

questo quì



Se sia valido o no, non so... però per quello che volevo fare, sembra funzionare bene :s10:



saluti

bilanciozero



Complimenti, ottimo acquisto.



Per uso modellistico e' piu' che sufficente. Con un po' di pratica si possono ottenere ottimi risultati.



Se mi permetti un consiglio. Il tornio sembra un utensile innocuo, ma usalo sempre con la massima attenzione, se usato male ci si puo' ferire anche in maniera grave.



Buon lavoro.

[bilanciozero]

Certo che mi interessa

mi potresti postare il link di dove si può acquistare??

Quanto è costato?



lo trovi quì.

appena arrivo a casa (ora sono in ufficio) faccio le foto e te le mando.. tieni presente che il kit contiene:

due sezioni di tubo trasparente lunghe circa 15 cm 50 mm di diametro circa con due tappi di resina con o-ring ciascuno

una sezione di tubo trasparente circa 8 cm, diametro 40 mm con un tappo di resina e o-ring.

una pompa per sistema RCABS e una vescia in neoprene.

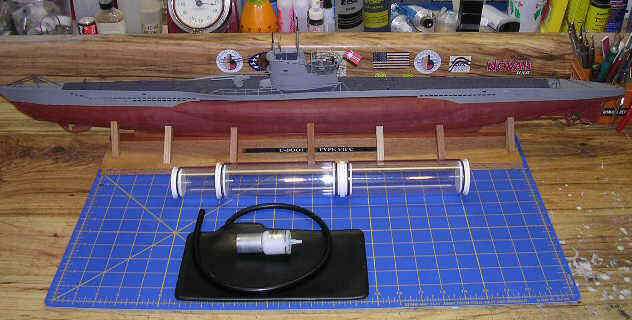

come si vede da questa foto questo è il kit



costo del tutto, compreso spese di spedizione: 130 euro

io l'ordinai più di 6 mesi fa, non erano disponibili, quando fu disponibile Welch me lo disse e me lo spedì

(se ti interessa te lo cedo, ed io me lo rifaccio)

Edited February 27, 2008 by bilanciozero

[bilanciozero]

Complimenti, ottimo acquisto.



Per uso modellistico e' piu' che sufficente. Con un po' di pratica si possono ottenere ottimi risultati.



Se mi permetti un consiglio. Il tornio sembra un utensile innocuo, ma usalo sempre con la massima attenzione, se usato male ci si puo' ferire anche in maniera grave.



grazie Anteo, farò tesoro del tuo consiglio. anzi visto che ne hai due sei sicuramente un "artista" del tornio, ti disturberò per consigli..

:s10:

[dasboot]

lo trovi quì.

appena arrivo a casa (ora sono in ufficio) faccio le foto e te le mando.. tieni presente che il kit contiene:

due sezioni di tubo trasparente lunghe circa 15 cm 50 mm di diametro circa con due tappi di resina con o-ring ciascuno

una sezione di tubo trasparente circa 8 cm, diametro 40 mm con un tappo di resina e o-ring.

una pompa per sistema RCABS e una vescia in neoprene.



come si vede da questa foto questo è il kit



costo del tutto, compreso spese di spedizione: 130 euro

io l'ordinai più di 6 mesi fa, non erano disponibili, quando fu disponibile Welch me lo disse e me lo spedì

(se ti interessa te lo cedo, ed io me lo rifaccio)



Hei mi potrebbe interssare!!

fatti sentire

DB

[bilanciozero]

altra foto del kit di welch in opera

[vespucci]

Ti ringrazio per la pronta risposta. Ci penso su (per la spesa) e in estate poi decido se prenderlo. Per questo kit va bene qualsiasi radiocomando (io comprerò quello in dotazione nel kit della Bismarck)?

Ciao e grazie ancora e per le foto POSTA POSTA POSTA :s02: :s03: :s03:

[bilanciozero]

Per questo kit va bene qualsiasi radiocomando (io comprerò quello in dotazione nel kit della Bismarck



serve una radio 4 canali con microricevente e almeno due microservi.

non so quale sia in dotazione alla bismark ma penso che se è una radio "normale" va bene

meglio se in 35 mhz o in 27 ( le onde radio a tale frequenza arrivano più in profondità)

[vespucci]

Quando arriva o quando riesco ad avere maggiori informazioni te lo faccio sapere.

Cosa sono i due microservi (scusa l'ignoranza ma per me potevano essere due schiavetti che uso per recuperare l'u-boot quando affonda :s03: :s03: ) ?

[bilanciozero]

"dicesi microservi piccoli schiavetti di origine asiatica ( e quindi di piccole dimensioni), particolarmente dotati nella tecnica dell'apnea ( in quanto imparentati alla lontana con gli antichi pescatori di perle) che recuparano il modello in caso di avaria sul fondo del mare.

per non spezzare catene di affetti che "ne io ne te possiamo comprendere" ed evitare così che il soggetto cada in depressione, si consiglia di prenderli sempre a coppie in modo da non separare il maschio dalla femmina."



scherzi a parte sono gli apparecchi (miniaturizzatinle caso dei micro) che trasmettono il movimento dei comandi ai timoni (di direzione e di profondità)

Edited February 27, 2008 by bilanciozero

[bilanciozero]

ed ecco una foto del modello, quasi ultimato: mancano un paio di dettagli sul ponte.





saluti

[andreavcc]

:s20: gajardo!!! :s01:

[dasboot]

BELLO......... :s20: :s20:

very compliment :s03:

che fai vieni a Novegro domenica???

DB

[andreavcc]

:s67: mi raccomando...... postateci un pò di foto.....

:s41: chissà se ci sarà un kilo in action :s02:

[bilanciozero]

ciao ragazzi, iresco solo ora a rientrare nel forum. purtroppo domenica sono stato fregato da un lavoro improrogabile e non ho potuto esserci a Novegro.



bella fregatura eh? com'è stato?



saluti

[Anteo]

Gia' a proposito....qualcuno ha fatto delle foto ????



Cosa c'era di bello ??

[dasboot]

ciao ragazzi, iresco solo ora a rientrare nel forum. purtroppo domenica sono stato fregato da un lavoro improrogabile e non ho potuto esserci a Novegro.



bella fregatura eh? com'è stato?



saluti



NOVEGRO?? :s05: :s05:

PEGGIO DI TUTTE LE ALTRE EDIZIONI.......CREDO CHE SIA UNA MANIFESTAZIONE DESTINATA AD ANDARE IN OFF :s06:

TI COSTA QUASI 13 EURUZZI...E PER VEDERE COSA??...............IL SOLITO CALDERONE DI VENDITORI NEGOZIATI NOVITA' NISBA, VANNO TUTTI A NORIMBERGA!

MORALE...NON AVETE PERSO NULLA, ANZI...

CIAO

DB

BILANICINO....FATTI SENTIRE PER UN'USCITA DAI!!

[andreavcc]

BILANICINO....FATTI SENTIRE PER UN'USCITA DAI!!



:s01: dai, così vi filmate a vicenda e poi ce lo fate vedere on-line :s03: :s20:

[bilanciozero]

Maestro, che ne dici di sabato 15/3 pomeriggio?

[dasboot]

Maestro, che ne dici di sabato 15/3 pomeriggio?



SI POTREBBE FARE, MIA FIGLIA PERMETTENDO!! :s10:

CREDO CHE ABBIA L'ULTIMA PARTITA DELLA STAGIONE, MI FARO' SENTIRE, OPPURE CHE NE DICI DI DOMENICA MATTINA A M2??

SALUTONI

DB :s10:

Edited March 13, 2008 by dasboot

[bilanciozero]

ok benissimo per domenica mattina a M2



salutoni

[dasboot]

ok benissimo per domenica mattina a M2



salutoni



ROGER, ci sentimo al cell e ci accordiamo sull'orario.

DB

Edited March 14, 2008 by dasboot

[M.A.S.]

ciao a tutti, sto per intraprendere la costruzione di un sub rc, ho comprato una scatola di montaggio 1/144 Kilo della trumpeter per cominciare a farmi un idea delle dimensioni che dovrà avere il modello e stò buttando giù i proimi disegni.

Volevo chiedere una info, come collegare la valvola solenoide all'impianto o più precisamente, a pallone gonfio, basta il rilascio della valvola a far sgonfiare completamente il pallone (la depressione lo sgonfia?).

Se avessi uno shcema molto elementare dell'elettronica e me lo faceste avere ve ne sarei infinitamente grato senza contare dell'utilità di poter avere qualche consiglio su come realizzare il tutto.

A dimenticavo; non è molto più semplice creare delle camere/a allagabili/e, magari sezionando il wtc e utilizzando la sez. centrrale come comparto allagabile.... per me le eletttrovalvole sono qualcosa di veramente sconosciuto e con questo sistema potrei ridurre il tutto a semplice meccanica

Scusate per la lungaggine e grazie per quello che potrai dirmi

Pierpaolo

[profondità]

Carissimo puoi venire a Novegro sabato o domenica? Abiti nelle vicinanze di milano?

Potremmo parlare di tutto.
